وقتی دمای سیستمهای سرمایش صنعتی بالا میرود، نخستین بخشی که راندمان کل مجموعه را نجات می دهد، برج خنک کننده است؛ تجهیزی که اگر درست انتخاب و نگهداری شود، میتواند بار حرارتی یک کارخانه، مرکز داده یا حتی یک موتورخانه کوچک مسکونی را متعادل نگه دارد. اما واقعیت این است که بسیاری از مشکلاتی که امروز در تهران و البرز با آن روبهرو هستیم. از افت راندمان چیلر گرفته تا رسوبگذاری شدید، صدای غیرطبیعی و مصرف برق بالا مستقیماً نتیجه انتخاب اشتباه برج یا نصب غیر اصولی آن است.
در ایمن مکاترونیک پارس، ما روزانه در پروژههای مختلف میبینیم که یک برج خنککننده با پکینگ استاندارد، توزیع آب دقیق و کنترل دور هوشمند VFD چطور میتواند تا چندین سال عملکرد پایدار را تضمین کند و هزینه مصرف انرژی را بهطور محسوس پایین بیاورد. به همین دلیل، در این مقاله تلاش کردهایم مجموعهای کامل، کاربردی و بهروز از آنچه باید درباره انواع برج خنککننده و خدمات مجموعه ما رو بصورت کامل توضیح داده ایم.

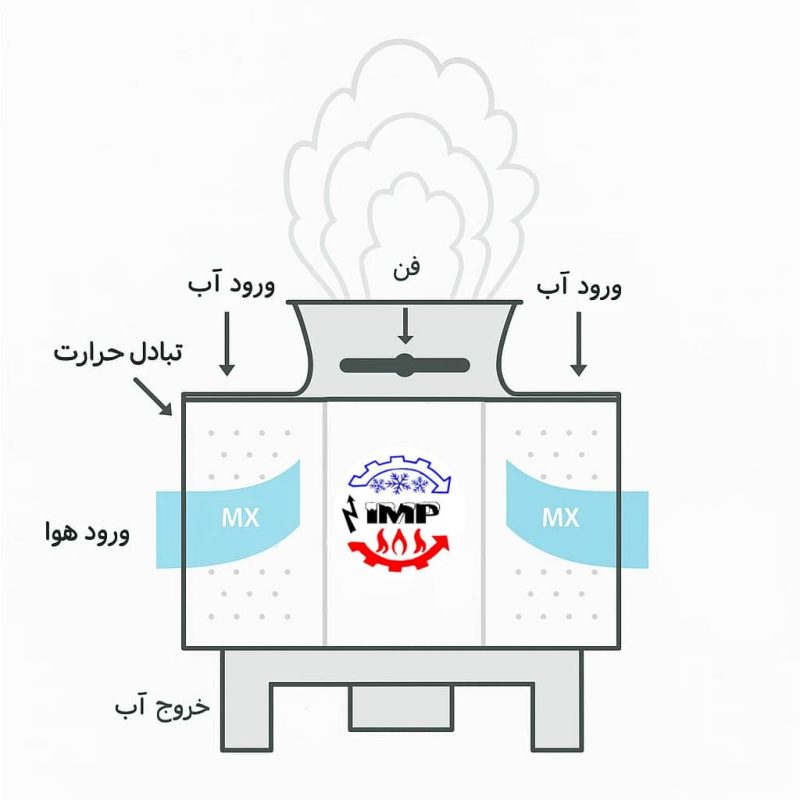

برج خنک کننده اساساً بر اصل تبخیر جزئی آب کار می کنند. هنگامی که آب گرم به داخل برج تزریق میشود و با جریان هوای محیط تماس پیدا میکند، مقدار کمی از آب به بخار تبدیل میشود. این فرآیند تبخیر، انرژی لازم برای تغییر فاز را از آب باقیمانده تأمین می کند و در نتیجه دمای آب به شدت کاهش می یابد.
انتخاب ظرفیت برج باید بر اساس این پارامترها و همچنین میزان گرمای محسوس و نهان منتقلشده در فرآیند صنعتی مورد نظر باشد.

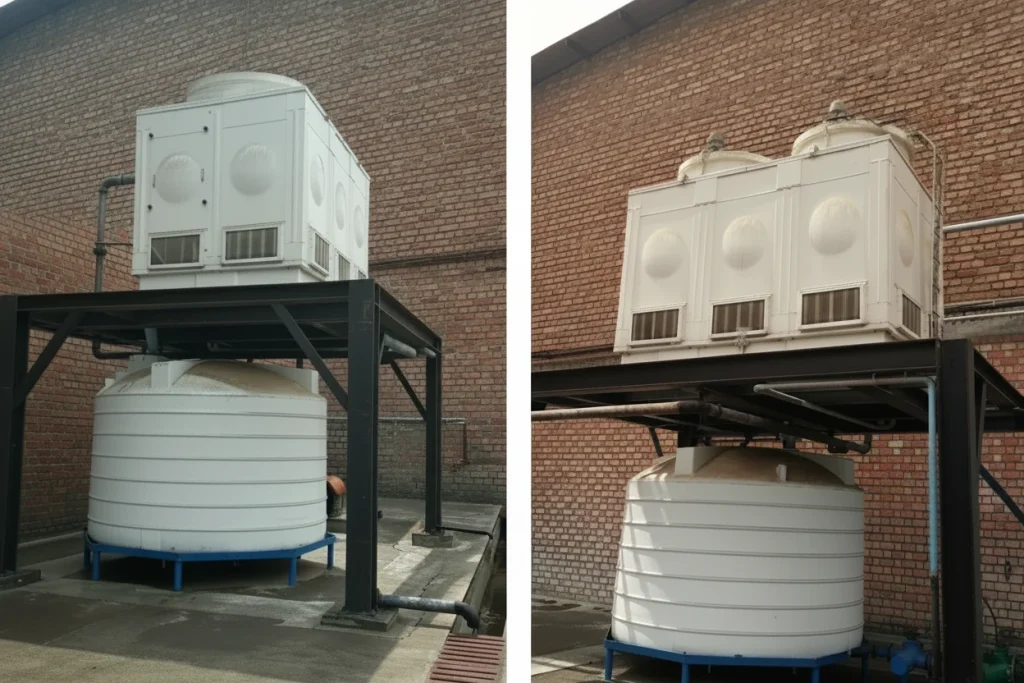

در صنایع فولاد، پتروشیمی، پالایشگاهها، نیروگاهها و کارخانجات بزرگ تولیدی، تجهیزاتی که حرارت زیادی تولید میکنند (مانند کورهها، کندانسورها و راکتورها) نیازمند دفع حجم عظیمی از گرما هستند. این وظیفه بر عهده برج خنک کننده صنعتی است.
شرکت ایمن مکاترونیک پارس با تجربه ی بیش از یک دهه در تعمیر و نصب برج خنک کننده، با تمرکز بر کاهش هزینه های عملیاتی و افزایش طول عمر تجهیزات، استانداردهایی را پیاده سازی می کند.
در بسیاری از کاربردها، آب خنک کننده نباید مستقیماً با هوای محیط تماس پیدا کند، زیرا این امر میتواند باعث آلودگی، رسوبگیری یا خوردگی تجهیزات حساس شود. این نیاز در صنایع دارویی، فرآیندهای غذایی حساس، و به ویژه در مراکز داده که پایداری سیستم حیاتی است، مطرح می شود.

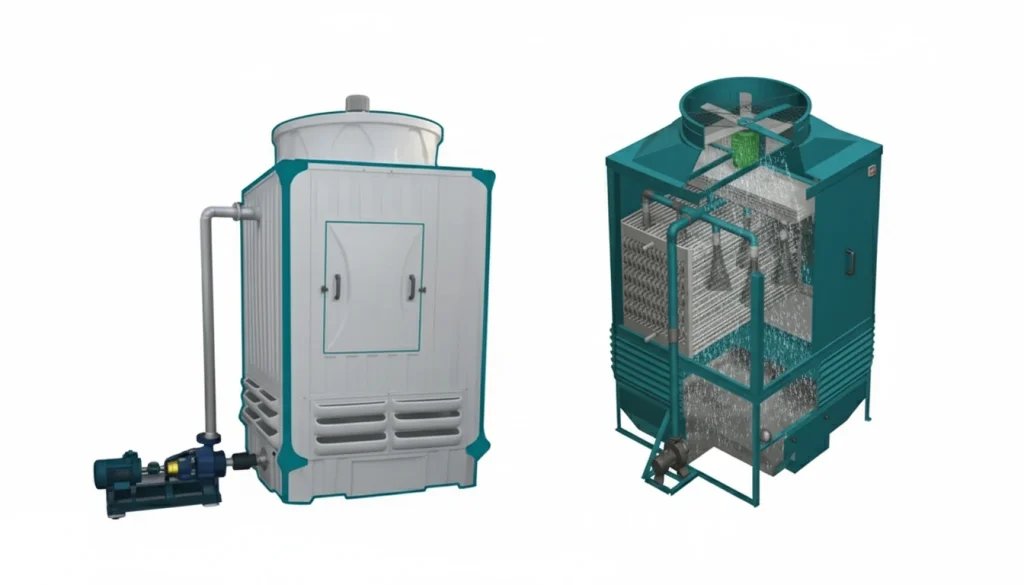

در برج خنک کننده مدار بسته (Closed-Loop Cooling Tower)، دو مدار آب مجزا وجود دارد:
مقاله پیشنهادی: تعمیر چیلر از عیب یابی تا قیمت در تهران
تیم فنی ایمن مکاترونیک با طراحی دقیق کویلهای ضد خوردگی (معمولاً از جنس مس یا فولاد ضدزنگ) و بهینه سازی مسیر جریان هوا، کارایی انتقال حرارت در این سیستم های حساس را به حداکثر می رساند.
انتخاب ماده سازنده بدنه برج تأثیر مستقیمی بر طول عمر، هزینه نگهداری و مقاومت محیطی دارد. برجهای فایبرگلاس (FRP – Fiber Reinforced Plastic) بهعنوان جایگزینی مدرن برای برجهای فولادی گالوانیزه یا بتنی مطرح هستند.
ایمن مکاترونیک، نصب برج های فایبرگلاس مدرن با طراحی مکعبی گرد را بهصورت کاملاً سفارشی انجام میدهد. طراحی ما تضمین می کند که ظرفیت اسمی مورد نیاز مشتری، چه برای موتورخانه های کوچک و چه برای کارخانه های مواد غذایی بزرگ، با کمترین فضای اشغال شده محقق شود.

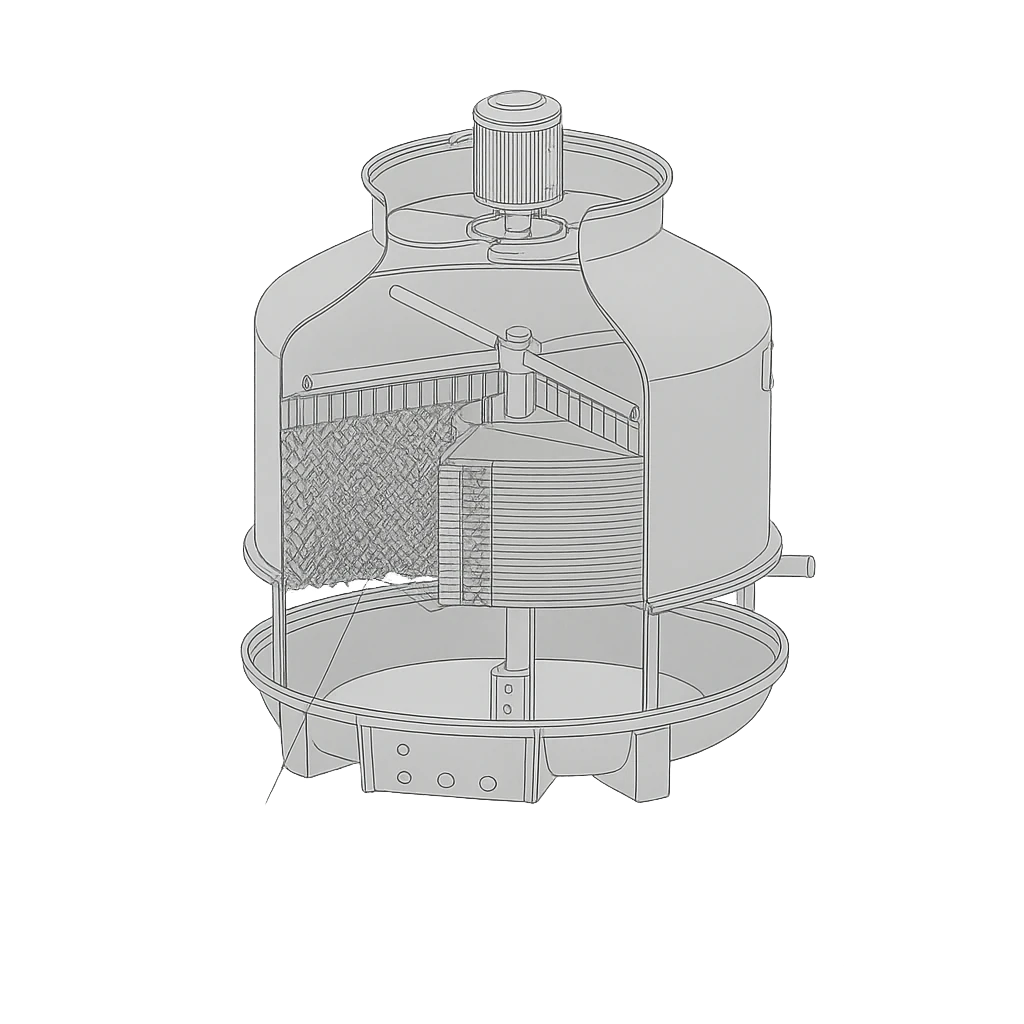

الکتروموتور: منبع تولید توان مکانیکی برای چرخش فن، طراحیشده جهت تأمین گشتاور پایدار با راندمان بالا در شرایط محیطی گرم و مرطوب.
فن یا پروانه: مجموعهای آئرودینامیکی برای ایجاد فشار و جریان هوا؛ وظیفهی جابهجایی حجم مشخصی از هوا در زمان معین را برعهده دارد تا هوای تازه در تماس مؤثر با آب قرار گیرد.
سیستم انتقال قدرت تسمهای: مکانیزمی جهت کاهش سرعت دور موتور و تطبیق آن با دور چرخش استاندارد فن. از پولی و تسمه برای انتقال توان و جلوگیری از انتقال ارتعاش مستقیم استفاده میشود.
گیربکس انتقال قدرت: جایگزین سیستم تسمهای در برجهای محوری یا حلزونی؛ وظیفه انتقال مستقیم توان با نسبت کاهندگی مشخص بین محور موتور و پروانه را دارد.
سطوح خنککن (پکینگ یا فیل): محیط تماس وسیع بین آب و هوا را فراهم کرده و باعث بالا رفتن بازده انتقال حرارت میشود.
کویل: مبدل حرارتی مسی یا گالوانیزه که در نوع هیبریدی برجها برای تبادل انرژی بین مدار بسته آب و جریان هوای خشک به کار میرود.
نازل توزیع آب: قطعهای برای تقسیم جریان آب روی سطح پکینگ؛ طراحی آن میتواند شعاعی، چرخشی یا ایستاده باشد.
آبپخشکن (اسپری هد): در برجهای مدور، وظیفه پاشش یکنواخت سیال گرم بروی سطح پکینگ را دارد تا تماس بین دو فاز کامل انجام شود.
لولهها و اتصالات داخلی: شبکهی توزیع آب گردشی که وظیفه هدایت، انشعاب و اتصال میان نازلها و اسپریهدها را برعهده دارد.
قطرهگیر (Drift Eliminator): مانع خروج قطرات ریز آب به سمت فن و جلوگیری از هدررفت آب و ایجاد بخار خروجی بیش از حد.
تشتک (Basin): محل جمعآوری آب سرد شده؛ به عنوان مخزن پایینی سیستم عمل میکند و آب را برای پمپاژ مجدد به مدار آماده میسازد.
پنلها و کرکرهها: دیوارههای اصلی بدنه برج، ساختهشده از فایبرگلاس مقاوم در برابر اشعه UV؛ کرکرهها محل ورود هوای تازه و جلوگیری از پاشش بیرونی آب را برعهده دارند.
ساپورتها و فریم نگهدارنده: قوطیهای فلزی مستحکم برای تثبیت پکینگها، قطرهگیرها و مجموعه کویل.
محافظ پروانه (Fan Guard): شبکه ایمنی جهت جلوگیری از تماس مستقیم اشیاء خارجی با پروانه در زمان کارکرد.
شاسی موتور: فریم فلزی برای تثبیت دینام و هممحوری آن با گیربکس؛ با لرزهگیر مکانیکی جهت دمپ ارتعاشات مجهز میشود.
کنترل دور متغیر (VFD): در تابلو کنترل نصب شده و بهصورت دستی یا اتوماتیک سرعت دوران موتور را از طریق تغییر فرکانس تنظیم میکند.
آنتیفریز ضدیخ: مجموعهای از هیتر و ترموستات که در زمستان از یخزدگی آب موجود در تشتک جلوگیری میکند.
دِک کاهشصدا: قطعهای در بخش فوقانی یا زیر فولی که لرزش پروانه را کاهش و صدای نویز دینامیکی را دمپ میکند.
لرزهگیر مکانیکی: جذبکننده ارتعاشات بین فریم موتور و شاسی؛ عملکرد مشابه نمونههای موجود در هواسازها و چیلرها دارد.
تخلیه اتوماتیک (Auto Blowdown): سیستم هوشمند شامل TDSمتر و شیر برقی که املاح سنگین تشتک را تخلیه و از افزایش سختی آب جلوگیری میکند.
فیلتراسیون هوا: توریهای آلومینیومی نصبشده پشت کرکرهها که مانع ورود گرد و غبار و ذرات معلق به فضای داخلی برج میشوند.
سایت گلس یا پنل بازدید: پنل شفاف یا تلقی جهت مشاهده شرایط داخلی برج در زمان بهرهبرداری.
پمپ شاور: در برجهای هیبریدی، پاشش پیوسته آب مدار باز بر روی کویلها را انجام میدهد تا ظرفیت تبخیر افزایش یابد.
توری آشغالگیر: در جلو مسیر خروجی آب سرد نصب شده و از ورود ذرات جامد به مدار جلوگیری میکند.
فیلتر میکرونی: فیلتر کیسهای با دقت بالا جهت تصفیه آب جبرانی، کاهش رسوبات و حفظ تمیزی مدار آب.
جنس و نوع پکینگ نقش بسیار مهمی در تبادل حرارت و مقاومت شیمیایی دارد. استفاده از PVC مقاوم در برابر دمای بالا یا پلیپروپیلن (PP) برای محیطهایی که با مواد شیمیایی خاص سروکار دارند، توصیه میشود. طراحی مناسب مساحت تبادل حرارت موجب افزایش ظرفیت سرمایش و پایداری عملکرد برج میگردد.
انتخاب فن مناسب تأثیر مستقیمی بر میزان مصرف انرژی و سطح نویز محیط دارد. بهرهگیری از پره های آیرودینامیک با زاویه حمله بهینه بههمراه درایوهای کنترل دور (VFD) باعث کاهش مصرف برق و افزایش طول عمر الکتروموتور میشود.
یکی از معیارهای کلیدی در عملکرد برج خنککننده، پوشش کامل سطح پکینگ توسط آب است. استفاده از نازل های با دبی یکنواخت و فشار عملیاتی دقیق تضمین میکند که تمامی بخشهای پکینگ بهطور مساوی خیس شوند و راندمان خنککاری به حداکثر برسد.
مقاله پیشنهادی: تغییر فصل موتورخانه | سرویس تابستانه و زمستانه موتورخانه
۴. سیستم جبران آب برج خنک کننده
برای حفظ سطح مناسب آب در حوضچه و جلوگیری از آسیب احتمالی به پمپها، باید از شناورهای مکانیکی دقیق یا سنسورهای سطح الکترونیکی استفاده شود. این سیستمها بهصورت خودکار کاهش یا افزایش سطح آب را جبران کرده و از خروج پمپ از مدار جلوگیری میکنند.
محل نصب تأثیر مستقیم بر دمای حباب خشک محیط و عملکرد کلی دارد. باید از نصب برج در مجاورت منابع حرارتی دیگر یا فضاهای با جریان هوای محدود خودداری شود. قرارگیری برج در مسیر جریان طبیعی هوا بدون اثر ریشو (Recirculation) سبب افزایش راندمان و کاهش استهلاک سیستم میشود.

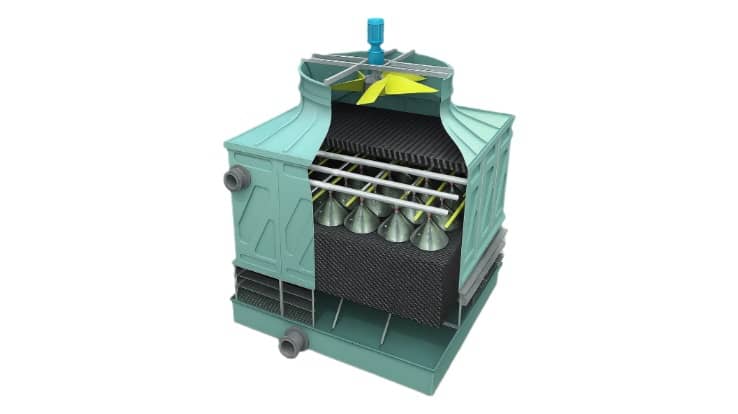

کیفیت پکینگ (Packing Media) عامل اصلی در عملکرد برج خنک کننده استاندارد (Open-Loop) است. این بخش به تشریح عملکرد و مزایای پکینگهای تخصصی میپردازد.
کنترل ظرفیت برج خنککننده به طور سنتی با استفاده از دمپرها یا سیستمهای دو سرعته (Star-Delta) انجام میشد که ناکارآمد بودند. معرفی درایو کنترل فرکانس متغیر (VFD) یک انقلاب در بهرهوری انرژی ایجاد کرد.
توان مصرفی یک فن متناسب با مکعب سرعت دوران آن است
اگر برای دستیابی به دمای مورد نیاز، فقط نیاز به کاهش 20 درصدی ظرفیت این بدان معناست که کاهش 20 درصدی در سرعت فن منجر به کاهش تقریباً 50 درصدی در مصرف برق فن میشود. اجرای هوشمند این سیستمها توسط ایمن مکاترونیک تضمین می کند که سیستم بر اساس دمای آب برگشتی از فرآیند، دقیقاً به اندازه نیاز، انرژی مصرف کند.
در برجهای مدار بسته، حفظ دمای دقیق سیال فرآیند اهمیت مضاعفی دارد. VFD با تنظیم دقیق سرعت فن، نه تنها در مصرف برق صرفهجویی میکند، بلکه از نوسانات دمایی شدید جلوگیری کرده و عمر مفید کمپرسورها و تجهیزات حساس پاییندست را افزایش میدهد.
انتخاب فایبرگلاس در مناطق مرطوب و شرجی شمال کشور (مانند گیلان یا مازندران) یا مناطق ساحلی که با نمک و رطوبت بالا همراه هستند، اهمیت دو چندان پیدا میکند.
فایبرگلاس ساخته شده از رزینهای پلیاستر غیر اشباع یا وینیل استر، در برابر محلولهای کلراید و سولفات مقاوم است. شرکت ایمن مکاترونیک برای خرید برج های فایبرگلاس، از ورقهایی با ضخامت و تعداد لایههای مشخص استفاده میکند که مطابق با استانداردهای ASTM D4094 برای مقاومت در برابر محیطهای خورنده هستند. این تضمین میکند که حتی در مناطقی که سطح آب تزریقی کیفیت پایینتری دارد، ساختار برج دچار تخریب نخواهد شد.
برج های فایبرگلاس، به دلیل ماهیت مواد، به ارتعاشات و بارهای باد حساسیت بیشتری دارند. تیم نصب ایمن مکاترونیک در پروژه های سراسر تهران، محاسبات دقیق سازه ای را بر اساس حداکثر بارهای زلزله و باد منطقهای انجام داده و اتصالات تقویتشدهای را برای اطمینان از پایداری برج در طول عمر عملیاتیاش اجرا میکند.
حتی پیشرفته ترین و باکیفیت ترین برج های خنک کننده نیز برای حفظ راندمان و طول عمر مفید، نیازمند برنامهی نگهداری منظم و مستمر هستند. اجرای دقیق چک لیست های دوره ای از بروز مشکلات جدی، افت راندمان و افزایش هزینه های تعمیر جلوگیری میکند.
بررسی شیمیایی آب
پایش مداوم پارامترهای شیمیایی از جمله pH، سختی کل، قلیائیت، و غلظت مواد ضد رسوب و ضد خوردگی ضروری است. میزان رسوبگذاری (SVR) به تفاوت بین TDS برج و آب جبرانی وابسته است:
هدف اصلی، کنترل دفعات بلودان برای حفظ تعادل میان نرخ تبخیر و دفع آب است. عدم تنظیم مناسب این نسبت باعث افزایش غلظت املاح و کاهش راندمان پکینگ خواهد شد.
تمیزکاری پکینگ
پکینگ ها باید حداقل سالی یک بار بهصورت کامل شست و شو شوند تا بیوفیلمها و رسوبات سخت از سطح تماس حذف گردند. تجمع رسوبات مانع از تبادل حرارتی مناسب شده و موجب افت قابل توجه عملکرد برج خنککننده میشود. تیم اجرایی ایمن مکاترونیک پارس با استفاده از تجهیزات شستوشوی فشار بالا و مواد شویندهی مجاز، عملیات پاکسازی را با دقت و حداقل زمان توقف اجرا میکند.
بالانس فن و کنترل ارتعاشات
یکی از حیاتیترین بخشهای نگهداری، پایش ارتعاشات فنها است. با استفاده از سنسورهای لرزشسنج، وضعیت بالانس پرهها و سلامت یاتاقانها بررسی میشود. ارتعاشات غیرعادی معمولاً نشانهی عدم بالانس، سایش یا خطای نصب هستند که در صورت بیتوجهی احتمال خرابی موتور و شکستگی محور فن را افزایش میدهند. کارشناسان فنی ایمن مکاترونیک پارس بهصورت دورهای سیستم فن را بررسی و تراز مینمایند تا از عملکرد بیصدا و پایدار برج اطمینان حاصل شود.
مقاله پیشنهادی: مراحل اسید شویی چیلر
شرکت ما خدمات کامل مهندسی را ارائه میدهد تا سرمایه گذاری مشتری به بالاترین بازدهی برسد:
✅ بهینهسازی و نوسازی پکینگها: جایگزینی پکینگهای قدیمی و فرسوده با پکینگ های مقاوم HP600 جهت افزایش سطح تماس و بهبود عملکرد انتقال حرارت.
✅ اجرای کنترل هوشمند VFD: نصب تابلو های کنترل مدرن مجهز به VFD برای کاهش مصرف برق فن ها در حالتهای بار جزئی (Partial Load)، که بیشترین ساعات کارکرد سیستم را تشکیل میدهند.
✅ تعمیرات تخصصی و بازسازی: بازسازی و مقاومسازی برجهای فرسوده (فلزی یا فایبرگلاس) و ارتقاء آنها به سطح راندمان بالا با حفظ سازه اصلی در صورت امکان.
✅ طراحی مدار بسته سفارشی: اجرای سیستمهای مدار بسته با کویلهای سفارشی برای فضاهای محدود با نیاز به بالاترین سطح پاکیزگی سیال فرآیند.
✅ مشاوره رایگان مهندسی: تحلیل دقیق بار حرارتی، شرایط محیطی و نوع فرآیند جهت انتخاب مدل (آببندی افقی، عمودی، جریان متقابل یا متقاطع) با مناسبترین هزینه مالکیت (TCO).
در نهایت، برج خنک کننده بهعنوان بخش تنفس هر سیستم سرمایش صنعتی، اگر درست انتخاب و نگهداری شود، میتواند سالها با راندمان پایدار کار کند و از آسیبهای ناشی از افزایش دما (مانند خرابی بلبرینگها یا کاهش کیفیت محصول) جلوگیری نماید.
ایمن مکاترونیک پارس با ترکیب علم مهندسی، تجربهی اجرایی در پروژههای بزرگ صنعتی و تعهد فنی، آمادهی طراحی، تولید و اجرای تخصصی انواع برج خنککننده صنعتی، مدار بسته و فایبرگلاس در سراسر کشور، با تمرکز ویژه بر مناطق تهران و البرز است.
شرکت ایمن مکاترونیک پارس
خدمات ارائه شده: طراحی، ساخت، نصب، تعمیرات تخصصی و بهینه سازی برج خنک کننده، خدمات سیستم تهویه مطبوع و کلیه ی خدمات موتورخانه را رائه می دهیم
مناطق تحت پوشش: سراسر تهران
📞 برای مشاوره تخصصی و استعلام قیمت تجهیزات و خدمات نوسازی:
📍 دفتر مرکزی: تهران، مرزداران خیابان ابراهیمی برج الوند
☎️ تلفن ثابت: 22113255
📱 همراه مدیریت پروژه: 09129223319
1. برج خنک کننده چیست و چه نقشی در سیستم های سرمایشی دارد؟
برج خنک کننده یکی از اجزای اصلی سیستمهای تهویه مطبوع و صنایع سنگین است. این تجهیز با دفع گرمای اضافی از آب گردش داخلی، باعث حفظ دمای مناسب در مدار میشود و مانع از افت بازده چیلرها یا بویلرها میگردد.
2. چه عواملی در راندمان عملکرد برج خنک کننده مؤثرند؟
پارامترهایی مانند دمای حباب خشک و مرطوب محیط، محدوده خنکسازی آب، طراحی پکینگ، زاویه و دور فنها، و نحوه توزیع آب در برج، تعیینکننده راندمان کلی هستند. تنظیم درست این متغیرها باعث کاهش مصرف انرژی و افزایش عمر مفید برج میشود.
3. چرا در صنایع سنگین از برج خنک کننده صنعتی استفاده میشود؟
در واحدهای فولاد، پتروشیمی و نیروگاهها حجم گرمای تولیدی بسیار زیاد است. برجهای صنعتی با ظرفیت چند هزار تن تبرید و ساختهشده از فولاد یا بتن، توانایی دفع حرارت بالا دارند و برای کار مداوم در شرایط سخت طراحی میشوند.
4. مزیت برج خنک کننده مدار بسته چیست؟
در سیستم مدار بسته، سیال فرآیندی درون کویل جریان دارد و با هوا تماس مستقیم ندارد. این ساختار موجب حفظ کیفیت آب، کاهش رسوبگذاری و صرفهجویی قابل توجه در مصرف آب میشود. ایمن مکاترونیک پارس با طراحی کویلهای ضد خوردگی و کنترل هوشمند دمای مدار، عملکرد این نوع برجها را بهینه میکند.
5. برج خنککننده فایبرگلاس چه تفاوتی با نوع فلزی دارد؟
برجهای فایبرگلاس در برابر زنگزدگی و رطوبت کاملاً مقاوم هستند و برای اقلیمهای مرطوب انتخابی ایدهآل محسوب میشوند. علاوه بر وزن پایین و نصب آسان، سطح صاف بدنه مانع از رشد جلبک و آلودگی سطحی میشود.
6. نقش سیستم VFD در کاهش مصرف انرژی برج خنککننده چیست؟
درایو فرکانس متغیر (VFD) با کنترل سرعت چرخش فنها بر اساس دمای لحظهای آب، مصرف برق را تا حدود ۲۰٪ کاهش میدهد و از نوسانات دمایی جلوگیری میکند. این فناوری توسط ایمن مکاترونیک پارس در پروژههای صنعتی اجرا میشود تا عملکرد سیستم همیشه دقیق و پایدار بماند.
7. پکینگ برج خنک کننده چه اهمیتی دارد و نوع مناسب آن چگونه انتخاب میشود؟
پکینگها سطح تماس بین آب و هوا را افزایش میدهند. نوع فیلمی (مانند مدل HP600 شرکت ایمن مکاترونیک) راندمان بالاتری دارد زیرا سطح ویژه بیشتری برای انتقال حرارت فراهم میکند. جنس PVC یا پلیپروپیلن نیز بر اساس میزان دما و مواد شیمیایی مدار انتخاب میشود.
8. چگونه میتوان عمر مفید برج خنک کننده را افزایش داد؟
اجرای نگهداری پیشگیرانه شامل پایش شیمیایی آب، شستوشوی منظم پکینگ، بالانس فنها و بررسی ارتعاشات کلید حفظ راندمان است. کارشناسان ایمن مکاترونیک پارس این خدمات را با تجهیزات تخصصی و مطابق دستورالعمل اجرایی ارائه میدهند.
9. چرا انتخاب محل نصب برج خنک کننده اهمیت دارد؟
جریان طبیعی هوا و فاصله از منابع حرارتی دیگر، تعیینکننده عملکرد برج است. نصب نادرست میتواند باعث پدیده بازگشت هوای گرم (Recirculation) شود که راندمان را کاهش میدهد و مصرف برق را بالا میبرد.
10. خدمات شرکت ایمن مکاترونیک پارس در حوزه برج خنککننده شامل چه مواردی است؟
این شرکت با تمرکز بر پروژههای تهران و البرز، خدمات طراحی، ساخت، نصب، بهینهسازی، تعمیرات تخصصی، نوسازی پکینگ ها و اجرای کنترل هوشمند VFD را ارائه میدهد. هدف تیم مهندسی، افزایش بازدهی و کاهش هزینه مالکیت سیستم سرمایش است.
